Dlaczego warto oznaczać rurociągi?
Prawidłowe oznakowanie rurociągów jest jednym z kluczowych aspektów utrzymania bezpieczeństwa w miejscu pracy. Poprawnie oznaczone rurociągi pomagają pracownikom w identyfikacji substancji przewożonych przez dany rurociąg oraz w unikaniu potencjalnych zagrożeń. Oznakowanie barwne obejmuje kolory, strzałki i napisy, które razem tworzą czytelne i intuicyjne systemy identyfikacji.
Dowiedz się:
- Co zyskasz dzięki prawidłowemu oznakowaniu rurociągów?
- Jak to zrobić efektywnie i szybko?
- Jakie są wymagania bezpieczeństwa dotyczące oznakowania rurociągów?
- Jakie są zasady oznakowania według normy ISO 20560?
Co zyskasz dzięki prawidłowemu oznakowaniu rurociągów?
- Jak to zrobić efektywnie i szybko?
- Jakie są wymagania bezpieczeństwa dotyczące oznakowania rurociągów?
- Jakie są zasady oznakowania według normy ISO 20560?
1. Poprawa bezpieczeństwa
Oznakowanie barwne rurociągów umożliwia łatwą identyfikację substancji przewożonych przez dany rurociąg. Dzięki temu pracownicy mogą unikać potencjalnie niebezpiecznych sytuacji i podejmować odpowiednie środki ostrożności. Oznakowanie barwne pomaga również w szybkim reagowaniu na awarie lub wycieki, co może przyczynić się do minimalizacji szkód i zagrożeń.
2. Zwiększenie efektywności pracy
Pracownicy, którzy mają łatwy dostęp do informacji na temat substancji przewożonych przez rurociągi, mogą szybciej i skuteczniej wykonywać swoje obowiązki. Oznakowanie barwne rurociągów eliminuje potrzebę szukania informacji w dokumentacji lub zadawania pytań, co przekłada się na większą efektywność pracy i możliwość właściwej ale i szybszej reakcji w razie potencjalnego zagrożenia.
3. Eliminacja pomyłek
Oznaczenia barwne są czytelne i intuicyjne, co eliminuje ryzyko pomyłek lub błędnej interpretacji informacji. Pracownicy mogą szybko i łatwo zidentyfikować substancje przewożone przez rurociągi, co minimalizuje ryzyko przypadkowego narażenia na niebezpieczne substancje lub popełnienia błędu w manipulacji rurociągami.
Jak oznaczać barwne rurociągi? Jakimi zasadami się kierować?
Oznaczanie barwnych rurociągów wymaga przestrzegania określonych zasad i wytycznych. Poniżej przedstawiamy kilka ważnych wskazówek, które należy wziąć pod uwagę podczas oznaczania rurociągów:
1. Czytelność i widoczność
Oznaczenia na rurociągach muszą być czytelne i widoczne dla osób pracujących w okolicy. W zależności od warunków panujących w miejscu pracy, może być konieczne zastosowanie odpowiednich technik oznaczania, takich jak zastosowanie kolorów o wysokiej widoczności, powiększonych napisów lub odpowiednich oznaczeń świetlnych czy piktogramów pozwalających określić ewentualne zagrożenia lub zalecane środki ochrony.
2. Trwałość i odporność na warunki zewnętrzne
Oznakowania rurociągów muszą być odporne na czynniki takie jak: wilgoć, promieniowanie UV, wysoka temperatura czy chemikalia. Dlatego ważne jest, aby używać odpowiednich materiałów i technik oznakowania, które zapewnią długotrwałą czytelność i widoczność, w zależności od środowiska występowania rurociągów.
3. Stosuj ogólnie przyjęte kolory i nazewnictwo
Dzięki używaniu odpowiednich symboli i kolorów ułatwisz interpretacje oznaczeń dla pracowników, gości czy ekip serwisowych.
4. Strzałki i napisy

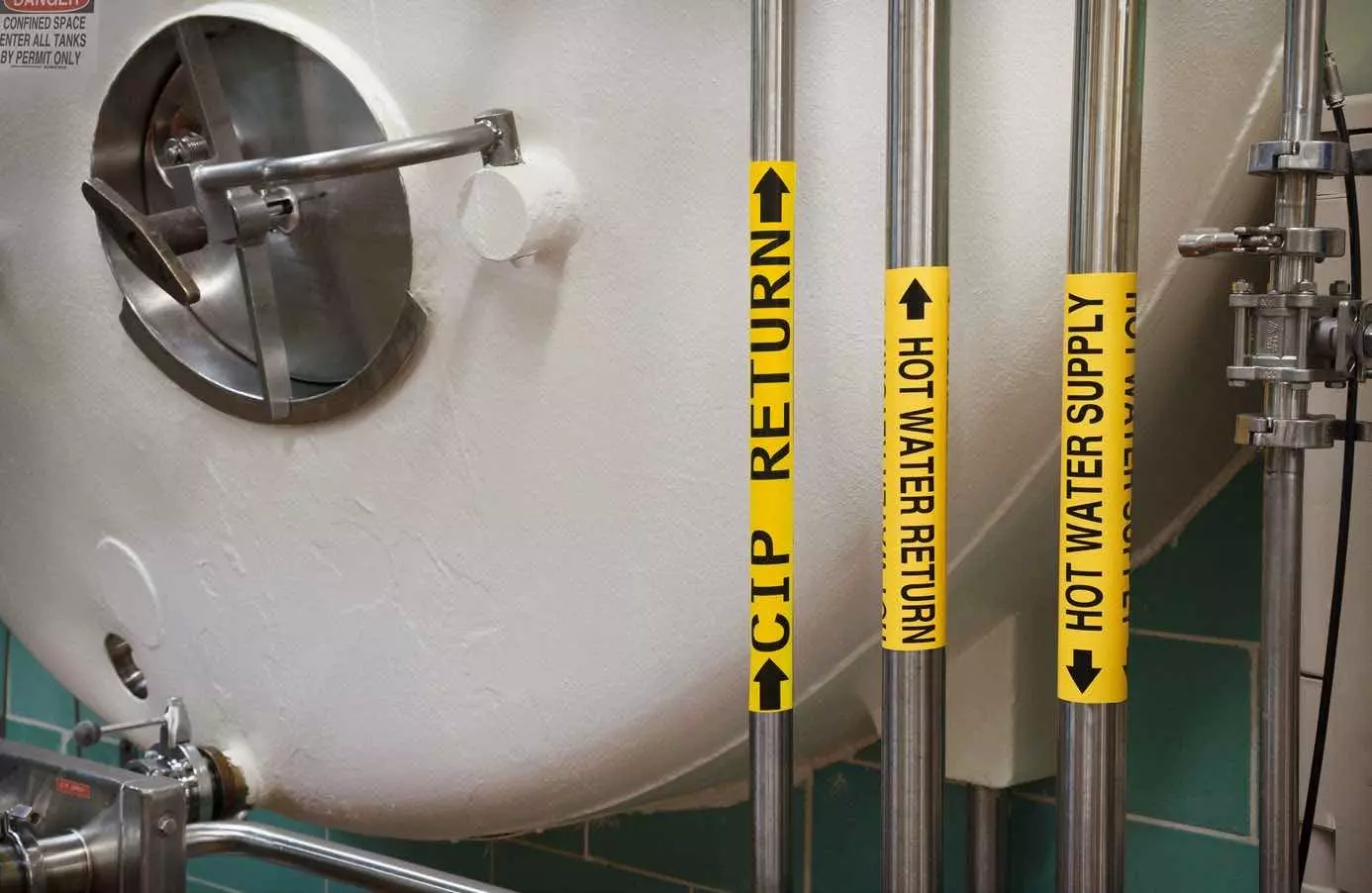

W oznakowaniu barwnym rurociągów stosuje się również strzałki i napisy. Strzałki wskazują kierunek przepływu substancji w rurociągu, co pomaga w szybkiej identyfikacji i orientacji. Napisy zawierają informacje dodatkowe, takie jak nazwa substancji, numer identyfikacyjny lub inne istotne dane.
5. Konsultacja z ekspertami
W przypadku oznaczania barwnego rurociągów ważne jest skonsultowanie się z odpowiednimi ekspertami, którzy posiadają wiedzę na temat lokalnych przepisów i norm. Ekspert może pomóc w doborze odpowiednich kolorów, strzałek i napisów oraz w zapewnieniu zgodności z wymogami bezpieczeństwa.

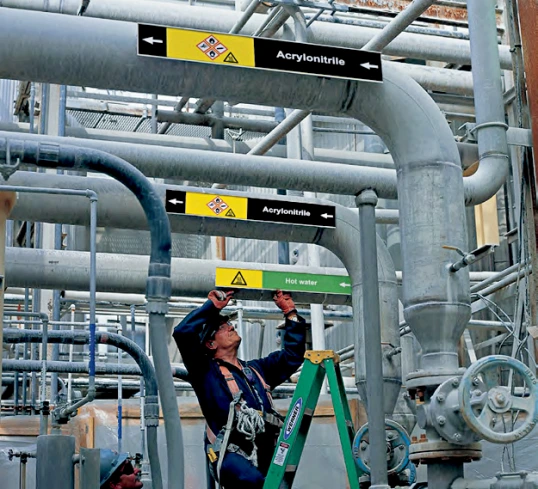

Montaż oznaczeń na rurociągach
W zależności od gatunków panujących w środowisku pracy jak i medium jakie płynie w rurze - znaczniki możesz przykleić klejem lub za pomocą innego systemu, np. uchwytów.
Jeżeli stosujemy znaczniki samoprzylepne, klej powinien być odpowiednio dobrany do rurociągu, do którego znaczniki mają być przytwierdzone, i nie może powodować jego korozji. Jeżeli nie znasz charakterystyki korozyjności rurociągu, można owinąć znaczniki wokół rur i skleić przy użyciu paska samoprzylepnego z minimalną zakładką.
W przypadku wymagających powierzchni rur - chropowatych, bardzo gorących lub zimnych lub jeżeli medium w rurociągu często się zmienia, lepszym rozwiązaniem może być znacznik bez klejowy lub zastosowanie systemu uchwytów. Sztywne znaczniki rur można zapiąć i owinąć wokół rur, umożliwiając tym samym łatwą ich wymianę.
Oznakowanie rurociągów zgodne z normą ISO 20560
Norma ISO 20560, zatytułowana "Oznakowanie rurociągów - Zasady ogólne", stanowi kompleksowy zestaw wytycznych, który ma na celu ułatwienie identyfikacji rurociągów oraz zapewnienie spójności i zrozumiałości oznaczeń w różnych sektorach przemysłu.
Według norm ISO znaczniki rur są połączeniem dwóch stref kolorystycznych:
- Strefa kolorystyczna identyfikacji podstawowej, w której można umieścić nazwę zawartości i dodatkowe informacje dotyczące bezpieczeństwa, takie jak ciśnienie, temperatura i prędkość.
- Kolor bezpieczeństwa wizualizujący zwiększone ryzyko za pomocą znaków ostrzegawczych GHS (CLP) lub ISO7010.

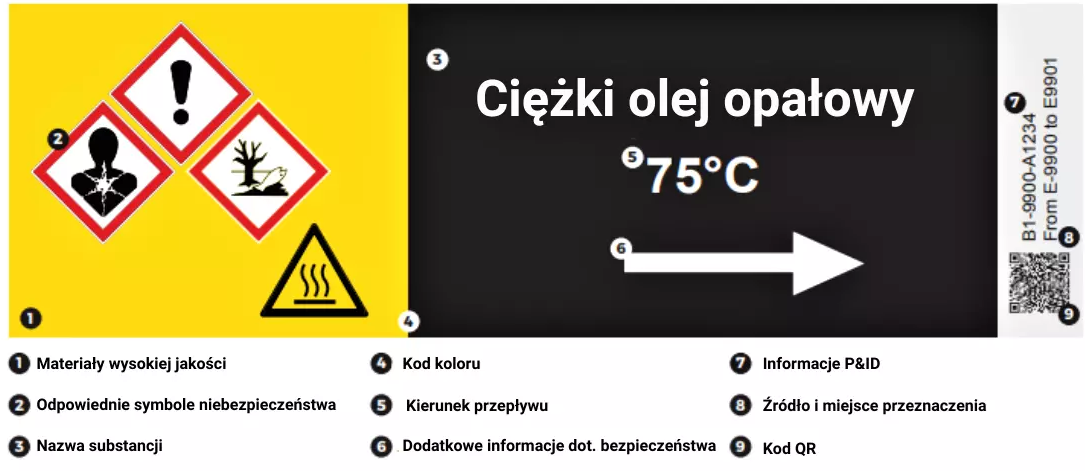

Jakie informacje w systemie znakowania rurociągów powinny być umieszczone według normy ISO?
- Kodowanie kolorystyczne do identyfikacji substancji znajdującej się w rurociągu.
- Nazwę substancji w rurociągu - nazwa powinna być wyraźnie widoczna (jeśli znacznik jest owijany wokół rurociągu nazwa powinna byc widoczna z każdej strony.
- Strzałki wskazujące kierunek przepływu.
- Znaki ostrzegawcze oraz symbole GHS.

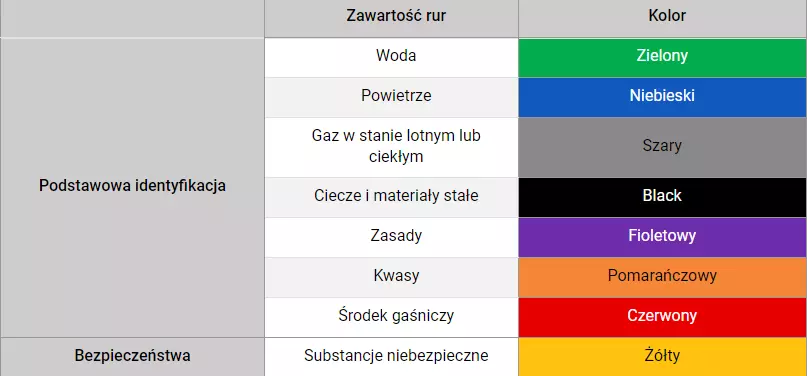

Oznaczenia kolorystyczne rurociągów
Norma ISO 20560 zawiera spójne oznaczenia kolorystyczne do użytku międzynarodowego. W niektórych krajach są stosowane własne standardy, zazwyczaj są one ujęte w krajowych normach znakowania rur.

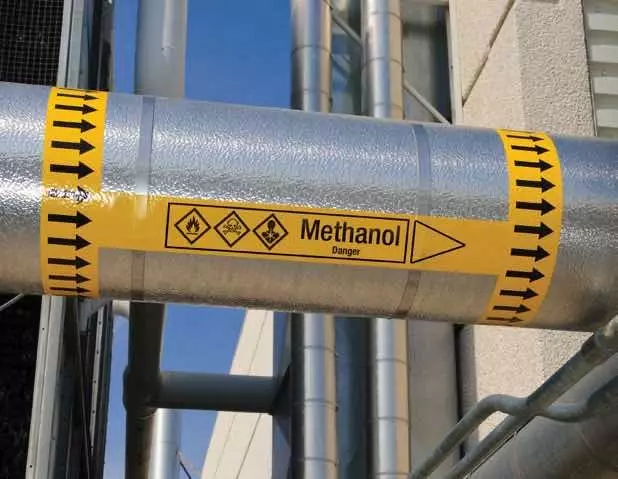

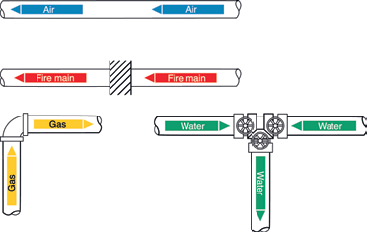

Gdzie i jak mocować znaczniki rurociągów?
- w równych odstępach, by nazwę medium w rurociągu można było odczytać z dowolnego miejsca;
- na obu końcach lub w punktach przyłączenia zaworów, pomp, zbiorników, instalacji itp.;
- na każdym rozgałęzieniu;
- na każdej stronie ściany, stropu i innych przejść;
- na wlocie i wylocie ciągu procesowego;
- obok klatek schodowych i podestów w przypadku rurociągów prowadzonych górą;
- na początku i końcu stojaków rurowych;
WAŻNE! Odległości między znacznikami rur we wnętrzach nie powinny być większe niż 10 metrów. W przypadku znaczników do zastosowań zewnętrznych odległości te mogą być większe, o ile w pobliżu nie ma przeszkód, a znaczniki są wyraźnie widoczne i czytelne z każdego miejsca.
Oznakowanie zawierające tekst i liczby, które dostarczają dodatkowych informacji na temat substancji przewożonej w rurociągu powinno być napisane w języku zrozumiałym dla personelu eksploatacyjnego i utrzymania.
Trwałość oznakowania: Oznakowanie rurociągów powinno być odporne na warunki atmosferyczne, korozję, promieniowanie UV i inne czynniki, które mogą wpływać na jego trwałość. Norma ISO 20560 nakazuje stosowanie trwałych materiałów do oznakowania, które zachowują czytelność i wytrzymałość przez długi czas.
Dokumentacja: Zgodnie z normą ISO 20560, istotne jest prowadzenie odpowiedniej dokumentacji dotyczącej oznakowania rurociągów. Powinna ona zawierać informacje o rodzaju substancji przewożonych w rurociągu, kolorach i symbolach użytych w oznakowaniu, lokalizacji oznakowania oraz wszelkich innych istotnych informacjach dotyczących identyfikacji i bezpieczeństwa.
Ponadto ISO 20560 ma zastosowanie również do oznaczania zbiorników i zapewnia szybki wgląd w sposób łączenia instalacji.

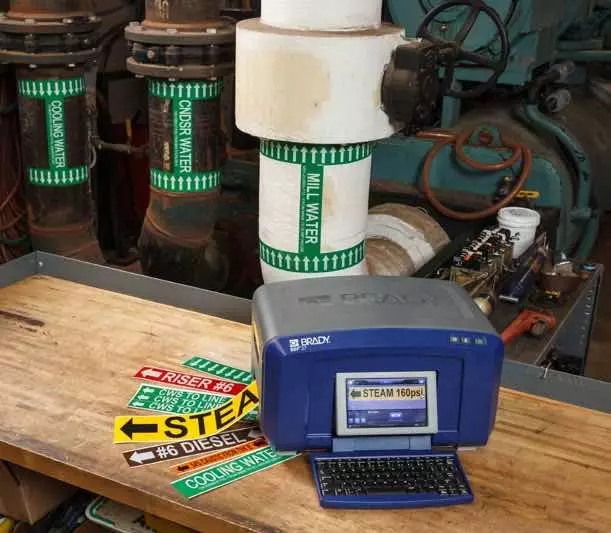

Jak oznaczać rurociągi efektywnie i trwale?
Wybierz drukarkę przemysłową!
Zwiększ wydajność i bezpieczeństwo dzięki drukarce przemysłowej. Wykorzystaj ją do innych oznaczeń i przyspieszenia pracy. Dzięki niej wydrukujesz oznaczenia rurociągów szybko i trwale.
Dzięki drukarce przemysłowej wydrukujesz również:
- piktogramy i znaki BHP
- oznaczenia manometrów
- oznaczenia na przewody i kable,
- oznakujesz materiały niebezpieczne,
- oznaczenia inspekcji i napraw,
- stworzysz etykiety, tabliczki znamionowe,
- stworzysz tablice informacyjne i znaki
W dynamicznym środowisku pracy niezwykle ważne jest szybkie reagowanie na zmiany.
Dzięki drukarce przemysłowej zareagujesz od razu na:
- braki oznakowaniu rurociągów,
- niejednoznacznie oznakowane rurociągi,
- zmiany, naprawy instalacji,
- braki w wizualizacji miejsca pracy,
- brak jednoznacznych piktogramów bhp,
- braki tablic informacyjnych i znaków.
Dodatkowo:
- nie tworzysz projektów, nie czekasz na wysyłkę z drukarni,
- nie tworzysz stoków magazynowych,
- nie generujesz kosztów związanych z zamawianiem etykiet, magazynowaniem,
- szybko zareagujesz w przypadku audytu,
- usprawnisz i ułatwisz pracę dzięki klarownym oznaczeniom,
- zminimalizujesz ryzyko pomyłek wynikających z braku oznaczeń źródeł energii,
Etykiety do drukarki przemysłowej powinny być wysokiej jakości, wykonane ze specjalnych materiałów i klejów, odporne na ciężkie warunki przemysłowe.
Potrzebujesz znaczników rurociągów?
Trwałe i odporne na warunki przemysłowe oznakowanie zgodne z normą ISO wydrukujesz na naszych drukarkach przemysłowych
Znaczniki rur możesz z łatwością zaprojektować korzystając z komputera i aplikacji z platformy Brady Workstation. Wystarczy wprowadzić średnicę rury i nazwę substancji, a aplikacja przedstawi edytowalny, zgodny z normą ISO 20560 znacznik rur do wydrukowania za pomocą drukarki.
Drukuj oznaczenia i wiele więcej w dosłownie kilka kliknięć dzięki drukarce przemysłowej korzystając ze specjalnej aplikacji z gotowymi szablonami oznaczeń i etykiet.
